一、工作原理及應用場合

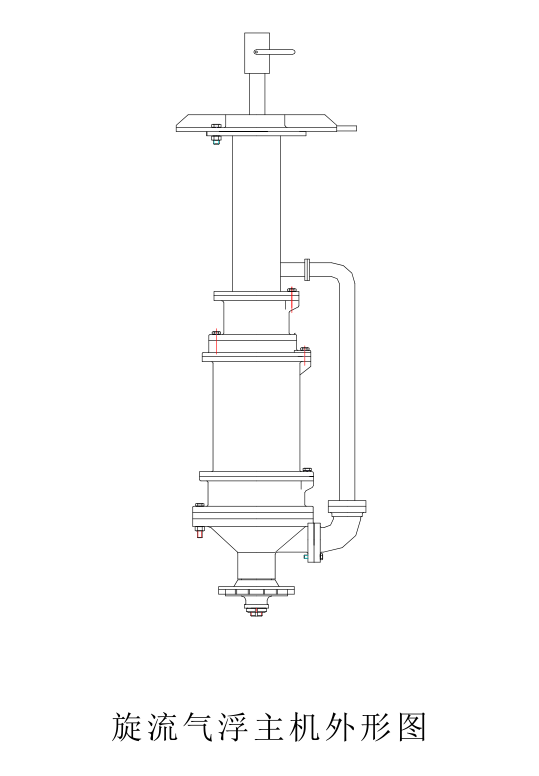

XQF 型旋流式氣浮系統由旋流式氣浮主機、箱體、刮渣機等組成。其關鍵部件-氣浮主機利用了流體力學中的旋流泵原理：當葉輪與主軸一起旋轉時，葉輪中的液體產生離心力，從而使葉輪外徑處的液體產生兩個方向的運動：徑向運動和切向運動，徑向運動使局部區域產生負壓而將空氣吸入到液體中；切向運動則將吸入的空氣進行切割粉碎，從而形成大量的微小氣泡，當這些微小氣泡注入到被處理的污水中后，由這些微小氣泡作載體，將污水中的固體懸浮物和固體顆粒會粘附在上面一起上浮至水面，然后由刮渣機將懸浮物刮入排渣槽，實現固液分離 。

旋流式氣浮系統適用于處理濃度較高、懸浮物含量較大的廢水。與溶氣氣浮相比，進氣量較大，氣泡直徑也較大，因此對去除大顆粒懸浮物效果更佳。

二、產品特點：

1、氣浮系統主機為一體式結構，不需要象溶氣氣浮中的那一整套高壓水泵、空壓機、壓力溶氣罐、溶氣釋放系統等裝置。具有體積小、噪聲低、性能可靠、運行經濟等優點。

2、由葉輪出來的氣泡經粉碎后直接釋放到被處理的污水中，不需要通過釋放系統，因此也不會發生堵塞問題。

3、主機葉輪葉片形狀按流體力學原理進行水力設計，因此具有水力損耗小、進氣量大、氣泡直徑小、處理效果優越等特點。

4、主機的動力為潛水電機，應用時潛入液下工作，不僅冷卻條件好，適用范圍廣，而且不會產生噪聲等二次污染。

5、電機與葉輪同軸，一方面減少了不必要的機械損耗，提高了機組效率。另一方面主機的入水深度可以根需要很方便地進行調節，入水深度較深時可以減小氣泡直徑，提高處理效果。

6、潛水電機的主密封采用兩道串聯式機械密封，保證了電機密封可靠性。電機內還設置了漏油、定子超溫、缺相、短路等多項報警保護系統，使產品使用更安全、可靠。

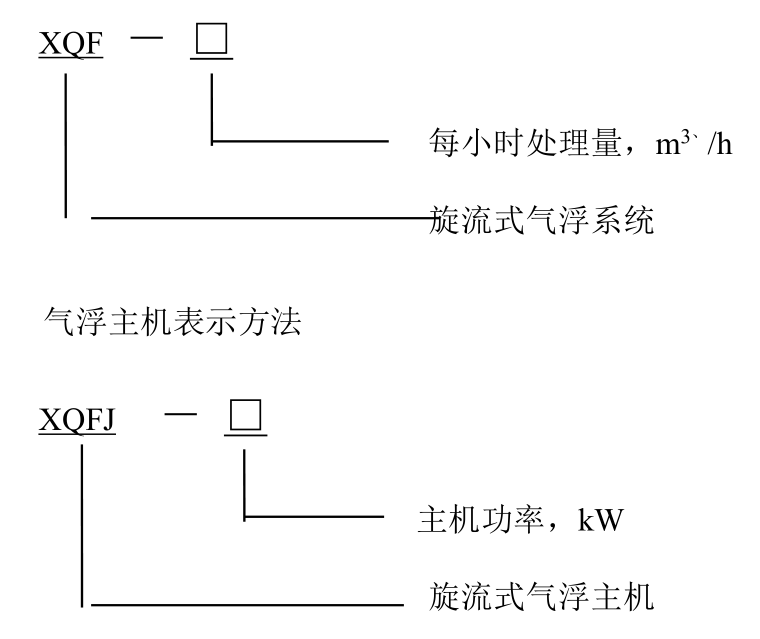

三、型號說明

氣浮系統表示方法

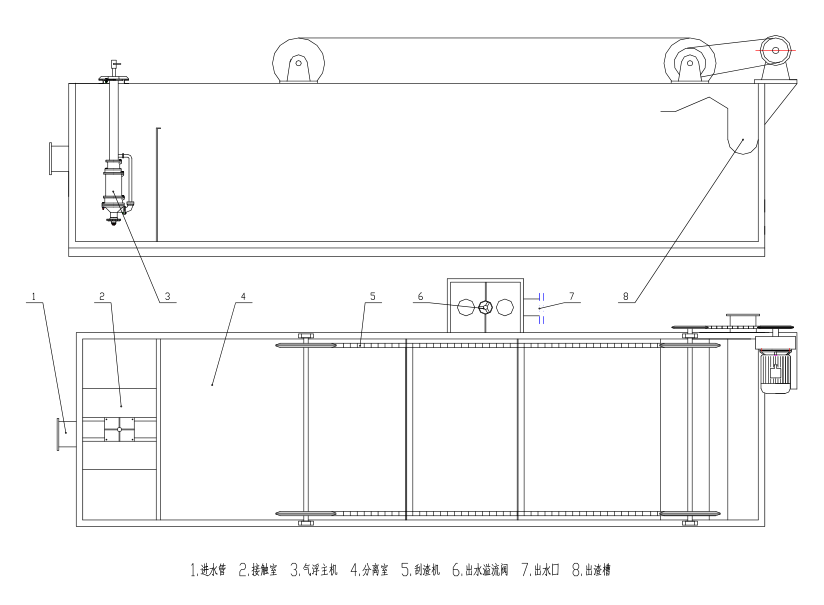

四 、箱體結構圖

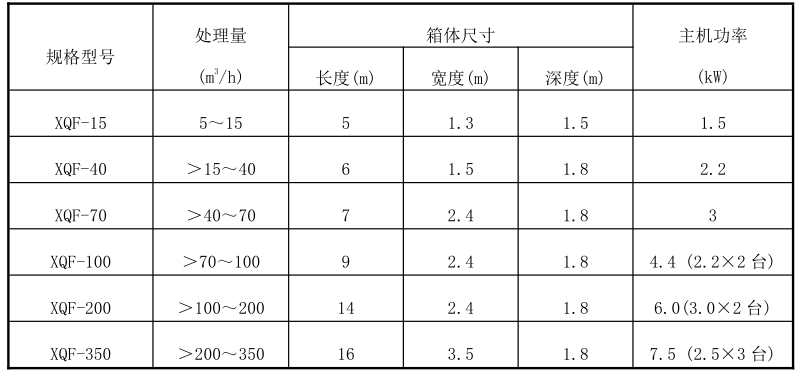

五、產品規格及氣浮箱箱體尺寸
